Yüksek hızlı PCB tasarımı ve üretimi alanında empedans kontrolü, elektronik cihazların performansını önemli ölçüde etkileyebilecek kritik bir husustur. Özel bir yüksek hızlı PCB tedarikçisi olarak, empedans kontrolünde uzmanlaşmanın zorluklarına ve önemine ilk elden tanık oldum. Bu blogda, yüksek hızlı PCB'lerde empedansın nasıl kontrol edileceğine dair derinlemesine bilgi paylaşacağım.
Yüksek Hızlı PCB'lerde Empedansı Anlamak
Kontrol yöntemlerine girmeden önce, yüksek hızlı PCB'ler bağlamında empedansın ne olduğunu anlamak önemlidir. Empedans, bir devrenin alternatif akıma gösterdiği karşıtlıktır. Yüksek hızlı PCB'lerde, sinyal bozulmasına, artan elektromanyetik girişime (EMI) ve sonuçta cihazda performans sorunlarına yol açabilecek sinyal yansımalarını önlemek için uygun empedans eşleşmesi çok önemlidir.
PCB üzerindeki bir izin empedansı, izin genişliği ve kalınlığı, iz ile referans düzlemi arasındaki malzemenin dielektrik sabiti ve iz ile referans düzlemi arasındaki mesafe gibi çeşitli faktörler tarafından belirlenir. Örneğin, daha geniş bir iz tipik olarak daha düşük empedansa sahipken, referans düzleminden daha büyük bir mesafe empedansı artırır.
Empedansı Etkileyen Temel Faktörler
Geometriyi İzle
- İz Genişliği: Daha önce de belirtildiği gibi iz genişliği empedans kontrolünde önemli bir rol oynar. İz genişliğindeki bir değişiklik empedans değerini doğrudan etkileyebilir. Yüksek hızlı PCB tasarımında iz genişliğinin hassas hesaplanması ve kontrolü gereklidir. Örneğin, tasarım 50 ohm'luk bir empedans gerektiriyorsa, iz genişliğinin spesifik PCB yığınına ve kullanılan dielektrik malzemeye göre ayarlanması gerekir.
- İz Kalınlığı: İzin kalınlığı aynı zamanda empedansı da etkiler. Daha kalın bir iz genellikle daha düşük empedansa sahip olacaktır. Üretim süreci sırasında bakır kalınlığının doğru bir şekilde kontrol edilmesi, istenen empedansın korunması açısından önemlidir.
Dielektrik Malzeme
- Dielektrik Sabiti (Er): Farklı dielektrik malzemeler, empedansı doğrudan etkileyen farklı dielektrik sabitlerine sahiptir. Daha yüksek bir dielektrik sabiti daha düşük empedansla sonuçlanacaktır. Yüksek hızlı bir PCB için dielektrik malzeme seçerken, frekans ve sıcaklık üzerindeki dielektrik sabit stabilitesinin dikkate alınması çok önemlidir. Yüksek performanslı uygulamalarda dielektrik sabiti düşük ve stabil olan malzemeler tercih edilir.
Referans Düzlemine Uzaklık
- Aralık: İz ile referans düzlemi (genellikle yer düzlemi veya güç düzlemi) arasındaki mesafe önemli bir faktördür. Daha yakın bir mesafe empedansı azaltırken daha büyük bir mesafe onu arttırır. Yüksek hızlı PCB tasarımında, izler ve referans düzlemleri arasında tutarlı bir mesafenin korunması empedans kontrolü açısından hayati öneme sahiptir.
Empedansı Kontrol Etme Yöntemleri
PCB Tasarım Yazılımı
- Simülasyon Araçları: Çoğu modern PCB tasarım yazılımı yerleşik empedans simülasyon araçlarıyla birlikte gelir. Bu araçlar, tasarımcıların iz geometrisi, dielektrik malzemeler ve referans düzlemleri dahil olmak üzere PCB yığınını modellemesine olanak tanır. Tasarımcılar farklı senaryoları simüle ederek izlerin empedansını tahmin edebilir ve üretim öncesinde gerekli ayarlamaları yapabilir. Örneğin yazılımda iz genişliğini veya referans düzlemine olan mesafeyi değiştirerek bunun empedans değerini nasıl etkilediğini görebilirler.
- Tasarım Kuralları: PCB tasarım yazılımı aynı zamanda tasarımcıların empedansla ilgili tasarım kuralları belirlemesine de olanak tanır. Bu kurallar, empedans gereksinimlerinin karşılandığından emin olmak için tasarım süreci sırasında iz geometrisini ve aralığını otomatik olarak kontrol edebilir. Bu, tasarım hatalarının önlenmesine yardımcı olur ve yeniden işlemeyle ilgili zaman ve maliyeti azaltır.
PCB Üretim Süreci
- Kontrollü Dağlama: PCB üretim süreci sırasında, iz genişliğinin doğru olduğundan emin olmak için aşındırma işleminin dikkatli bir şekilde kontrol edilmesi gerekir. İz genişliğindeki herhangi bir değişiklik empedans uyumsuzluklarına yol açabilir. Gelişmiş gravür teknikleri ve hassas proses kontrolü bu farklılıkları en aza indirebilir.
- Laminasyon İşlemi: Laminasyon işlemi iz ile referans düzlemi arasındaki mesafenin kontrol edilmesi açısından kritik öneme sahiptir. Tutarlı bir dielektrik kalınlığın sağlanması için laminasyon sırasında uygun hizalama ve basınç gereklidir. Dielektrik kalınlığındaki herhangi bir sapma empedansı etkileyebilir.
Vaka Çalışmaları
İletişim Ekipmanı PCB'si

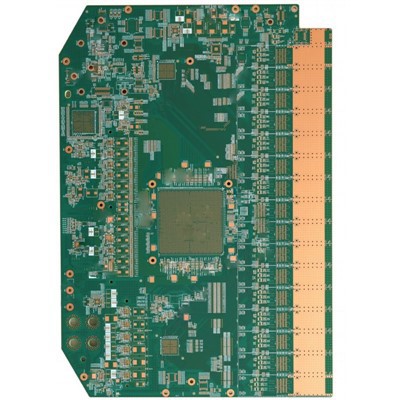

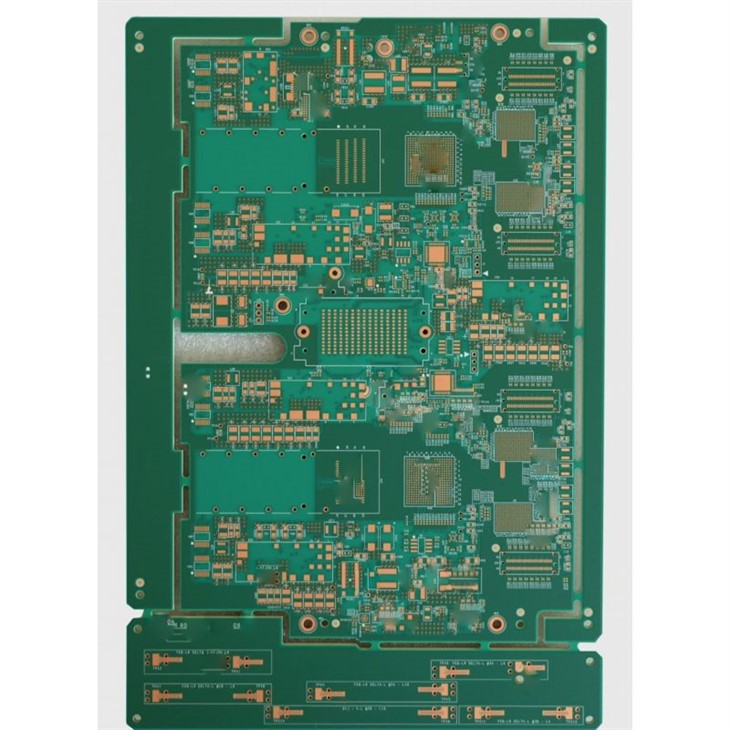

tasarımındaİletişim Ekipmanı PCB'si, yüksek hızlı sinyaller son derece yüksek frekanslarda iletilir. Örneğin 5G iletişim ekipmanlarında güvenilir sinyal iletiminin sağlanması için empedans kontrolü büyük önem taşıyor. Hassas PCB tasarım araçlarını ve gelişmiş üretim süreçlerini kullanarak izlerin empedansını çok sıkı bir tolerans dahilinde kontrol edebildik. Bu sadece sinyal bütünlüğünü geliştirmekle kalmadı, aynı zamanda EMI potansiyelini de azaltarak iletişim ekipmanlarının daha iyi performans göstermesini sağladı.
Yarı İletken Test PCB'si
İçinYarı İletken Test PCB'siYarı iletken cihazların güvenilir testi için doğru empedans kontrolü şarttır. Üretim sürecinde stabil dielektrik sabitleri olan yüksek kaliteli dielektrik malzemeler kullandık ve iz geometrisini dikkatle kontrol ettik. Bu, gerekli empedans değerlerine ulaşmamızı, doğru test sonuçları elde etmemizi ve yanlış okuma olasılığını azaltmamızı sağladı.
PCB Üzerinden Kör ve Gömülü
PCB Üzerinden Kör ve Gömülütasarımlar genellikle empedans kontrolünde benzersiz zorluklar sunar. Via'lar, en aza indirilmesi gereken empedans süreksizliklerine neden olabilir. Uygun geçiş çapları ve anti-pad'ler kullanmak ve üretim sürecini kontrol etmek gibi yol tasarımını optimize ederek, yolların empedans üzerindeki etkisini azaltmayı ve PCB'de düzgün sinyal iletimini sağlamayı başardık.
Empedans Kontrolü için En İyi Uygulamalar
- Erken Planlama: Empedans kontrolü PCB tasarımının ilk aşamalarından itibaren dikkate alınmalıdır. Empedans gereksinimlerini PCB üreticisiyle tartışmak ve tasarım ile üretim süreçlerinin uyumlu olmasını sağlamak, zamandan ve maliyetten tasarruf sağlayabilir.
- Malzeme Seçimi: Kararlı elektriksel özelliklere sahip yüksek kaliteli dielektrik malzemelerin seçilmesi çok önemlidir. Belirli bir uygulamaya en uygun malzemeleri seçmek için kapsamlı araştırma ve testler yapın.
- Test ve Doğrulama: Üretimden sonra, PCB'nin tasarım gereksinimlerini karşıladığını doğrulamak için empedans testinin yapılması önemlidir. Empedansın doğru bir şekilde ölçülmesi için Zaman - Alan Reflektometrisi (TDR) sistemleri gibi gelişmiş test ekipmanları kullanılabilir.
Çözüm
Yüksek hızlı PCB'lerde empedansın kontrol edilmesi karmaşık ancak önemli bir iştir. Empedansı etkileyen temel faktörleri anlayarak, uygun tasarım ve üretim yöntemlerini kullanarak ve en iyi uygulamaları takip ederek doğru empedans kontrolü sağlayabilir ve PCB'lerin yüksek performanslı olmasını sağlayabiliriz. Yüksek hızlı PCB tedarikçisi olarak müşterilerimize en katı empedans gereksinimlerini karşılayan PCB'ler sağlamaya kararlıyız.
