Hibrit Empedans PCB'lerin deneyimli bir tedarikçisi olarak, bu gelişmiş devre kartlarının fiyatlarını şekillendiren maliyet faktörlerinin karmaşık etkileşimine ilk elden tanık oldum. Hibrit Empedans PCB'ler, birden fazla katman ve frekansta hassas empedans kontrolü sunan bir modern elektronik harikasıdır. Bu da onları telekomünikasyon, havacılık ve ileri düzey bilgi işlem gibi yüksek performanslı uygulamalar için ideal kılar. Ancak maliyet faktörlerini anlamak hem üreticilerin hem de alıcıların bilinçli kararlar vermesi açısından önemlidir. Bu blogda Hibrit Empedans PCB'lerle ilgili temel maliyet faktörlerini inceleyeceğim.
Tasarım Karmaşıklığı
En önemli maliyet faktörlerinden biri Hibrit Empedans PCB'nin tasarım karmaşıklığıdır. Standart PCB'lerin aksine, hibrit empedans tasarımları, empedansın kart genelinde doğru şekilde kontrol edilmesini sağlamak için dikkatli planlama gerektirir. Bu, farklı katmanlar için iz genişliklerinin, boşluklarının ve dielektrik kalınlıklarının ayrıntılı hesaplamalarını içerir.
Örneğin, çok katmanlı bir Hibrit Empedans PCB'de her katmanın farklı empedans gereksinimleri olabilir. Tasarım mühendisi, paraziti en aza indirmek ve empedans bütünlüğünü korumak için yüksek hızlı sinyallerin, güç düzlemlerinin ve yer düzlemlerinin yönlendirilmesini dikkate almalıdır. Bu hesaplamaları doğru bir şekilde gerçekleştirmek için genellikle gelişmiş tasarım yazılımına ihtiyaç duyulur ve bu da genel maliyeti artırır.
Ayrıca tasarımda belirtilen farklı empedans değerlerinin sayısı da maliyeti etkilemektedir. 25 ohm'dan 125 ohm'a kadar geniş bir empedans değeri aralığına sahip bir PCB'nin tasarımı ve üretimi, dar aralığa sahip bir PCB'den daha pahalı olacaktır. Her benzersiz empedans değeri, belirli tasarım parametrelerinin ve üretim süreçlerinin doğru şekilde uygulanmasını gerektirir.
Malzeme Seçimi
Hibrit Empedans PCB'lerin maliyetinin belirlenmesinde malzeme seçimi çok önemli bir rol oynar. İstenilen empedans kontrolünü ve elektriksel performansı elde etmek için genellikle yüksek performanslı malzemeler gereklidir.
Substrat olarak, düşük dielektrik sabiti (Dk) ve düşük kayıp tanjantı (Df) nedeniyle Rogers, Taconic veya Isola gibi malzemeler yaygın olarak kullanılır. Bu malzemeler özellikle yüksek frekanslarda mükemmel sinyal bütünlüğü sunar. Ancak standart FR - 4 malzemelere göre daha pahalıdırlar. Özellikle büyük hacimli üretimlerde maliyet farkı önemli olabilir.
Alt tabakanın yanı sıra bakır folyo seçimi de maliyeti etkiler. Yüksek akım uygulamaları için veya termal dağılımı iyileştirmek için bazen daha kalın bakır folyolara ihtiyaç duyulur. Daha iyi iletkenliğe ve yüzey kalitesine sahip birinci sınıf bakır folyolar standart olanlardan daha pahalıdır.
Malzeme seçiminin bir başka yönü de özel laminatların veya prepreglerin kullanılmasıdır. Bazı Hibrit Empedans PCB'leri, istenen empedans değerlerine ulaşmak için belirli dielektrik özelliklere sahip laminatlar gerektirebilir. Bu özel malzemeler pahalı olabilir ancak PCB'nin katı performans gereksinimlerini karşılamak için gereklidirler.
Üretim Süreçleri
Hibrit Empedans PCB'lerin üretiminde yer alan üretim süreçleri, standart PCB'lere göre daha karmaşık ve hassastır, bu da maliyeti artırır.
En önemli süreçlerden biri aşındırma işlemi sırasında empedans uyumudur. Doğru empedans kontrolünü sağlamak için, doğru iz genişliklerini ve boşluklarını elde etmek amacıyla aşındırma işleminin dikkatli bir şekilde kalibre edilmesi gerekir. Bu, gelişmiş aşındırma ekipmanı ve yetenekli operatörler gerektirir. Belirtilen empedans değerlerinden herhangi bir sapma, PCB'nin arızalı olmasına neden olabilir ve bu da yeniden işleme veya hurdaya çıkarma nedeniyle ek maliyetlere yol açabilir.
Sondaj başka bir kritik süreçtir. Hibrit Empedans PCB'lerde, farklı katmanların bütünlüğünü ve empedans özelliklerini korumak için deliklerin yüksek hassasiyetle delinmesi gerekir. Bu tür PCB'lerde yaygın olan yüksek yoğunluklu ara bağlantılar (HDI'ler) için genellikle mikro delme teknikleri kullanılır. Mikro sondaj için gerekli ekipman ve uzmanlık, geleneksel sondaj yöntemlerine göre daha pahalıdır.
Kaplama da önemli bir faktördür. Kaplama kalınlığı ve düzgünlüğü izlerin empedansını etkileyebilir. Her alanda tutarlı kaplama kalitesinin sağlanması için elektrokaplama işlemlerinin dikkatli bir şekilde kontrol edilmesi gerekir. Yüksek kaliteli kaplama malzemeleri ve gelişmiş kaplama teknikleri üretim maliyetine katkıda bulunur.
Test ve Kalite Kontrol
Hibrit Empedans PCB'lerin kalitesinin ve performansının sağlanması son derece önemlidir ve bu, genel maliyete katkıda bulunan kapsamlı testler ve kalite kontrol önlemlerini gerektirir.
Empedans testi kalite kontrol sürecinde temel bir adımdır. İzlerin empedansını ölçmek ve bunların tasarım özelliklerini karşıladığını doğrulamak için zaman alanı reflektometrisi (TDR) veya vektör ağ analizörleri (VNA) gibi özel empedans test ekipmanları kullanılır. Bu test cihazlarının satın alınması ve bakımı pahalıdır.
Empedans testinin yanı sıra süreklilik testi, yalıtım direnci testi ve sinyal bütünlüğü testi gibi diğer elektriksel testler de gerçekleştirilir. Her test özel ekipman ve personel gerektirir ve bu da test maliyetine eklenir.
Görsel inceleme bir diğer önemli kalite kontrol önlemidir. Yüksek çözünürlüklü otomatik optik inceleme (AOI) sistemleri; çizikler, kısa devreler veya açık devreler gibi görünür kusurları tespit etmek için kullanılır. Bu sistemler en küçük kusurları bile tespit edebilir ancak uygulanması maliyetlidir.
Üretim Hacmi
Üretim hacminin Hibrit Empedans PCB'lerin maliyeti üzerinde önemli bir etkisi vardır. Genellikle üretim hacmi arttıkça birim başına maliyet düşer.
Küçük hacimli üretim için tasarım, takım ve ekipman kalibrasyonu dahil kurulum maliyetleri toplam maliyetin büyük bir bölümünü oluşturur. Bu sabit maliyetler az sayıda birime yayılır ve birim başına daha yüksek maliyete neden olur.
Öte yandan büyük hacimli üretim, ölçek ekonomisine olanak sağlar. Kurulum maliyetleri daha fazla sayıda birime yayılır ve birim başına maliyet azalır. Ayrıca tedarikçiler, büyük miktarlarda sipariş verirken hammadde ve üretim hizmetleri için daha iyi fiyatlar konusunda pazarlık yapabilirler.
Ek Özellikler ve Özelleştirme
Hibrit Empedans PCB'ler, uygulamanın özel ihtiyaçlarını karşılamak için ek özellikler ve özelleştirme gerektirebilir ve bu da maliyeti artırabilir.
Örneğin bazı uygulamalar gerektirebilirGömülü Bakır Blok PCBDaha iyi termal yönetim için. Bakır blokların PCB'ye gömülmesi işlemi daha karmaşıktır ve ek üretim adımları gerektirir, bu da maliyeti artırır.
Benzer şekilde,Yüksek Frekanslı Termal Yönetim PCB'siÖnemli miktarda ısı üreten uygulamalar için gerekli olabilir. Bu PCB'ler, ısıyı etkili bir şekilde dağıtmak için genellikle ısı emiciler veya kanallar gibi özel malzemeler ve soğutma teknikleri kullanır. Bu ek özelliklerin ve malzemelerin maliyeti PCB'nin nihai fiyatına yansıtılır.

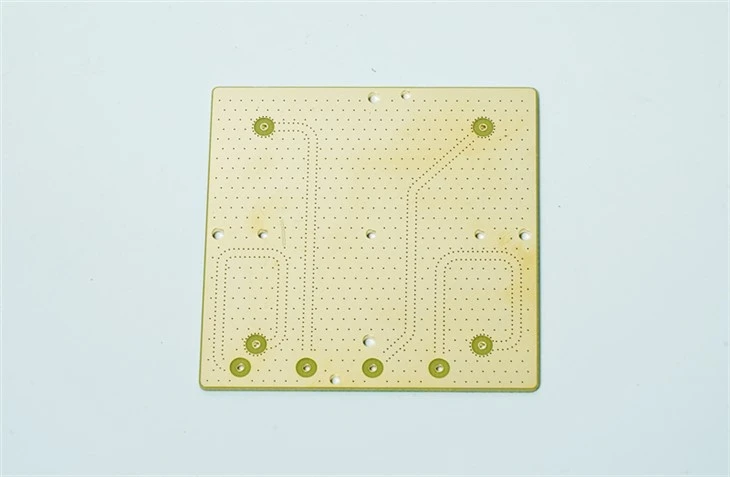

Düşük Gürültülü Yüksek Frekanslı PCBözelleştirmenin maliyeti artırabileceği başka bir alandır. Yüksek frekanslı uygulamalarda gürültüyü azaltmak için yer düzlemleri veya koruyucu katmanlar gibi özel koruyucu teknikler gerekli olabilir. Bu önlemler tasarım ve üretim sürecine karmaşıklık katarak daha yüksek maliyete neden olur.
Çözüm
Sonuç olarak Hibrit Empedans PCB'lerin maliyeti, tasarımın karmaşıklığı, malzeme seçimi, üretim süreçleri, test ve kalite kontrol, üretim hacmi, ek özellikler ve özelleştirme gibi çeşitli faktörlerden etkilenir. Bir tedarikçi olarak müşterilerimizin maliyet ve performansı dengeleme konusunda karşılaştığı zorlukları anlıyorum.
Rekabetçi fiyatlarla yüksek kaliteli Hibrit Empedans PCB'ler sağlamaya kararlıyız. Deneyimli mühendis ve teknisyenlerden oluşan ekibimiz, ürünlerimizin en yüksek kalite ve performans standartlarını karşılamasını sağlamak için en son teknolojiyi ve üretim süreçlerini kullanır.
Hibrit Empedans PCB'leri satın almakla ilgileniyorsanız veya özel gereksinimlerinizi görüşmek istiyorsanız lütfen bizimle iletişime geçmekten çekinmeyin. Projeniz için en uygun maliyetli çözümü bulmak için sizinle birlikte çalışmaya hazırız.
Referanslar
- IPC - 2221A: Baskılı Kart Tasarımına İlişkin Genel Standart
- PCB'lerde Empedans Kontrolüne İlişkin PCBCart Teknik İncelemeleri
- Yüksek Performanslı PCB Malzemeleri için Rogers Corporation Ürün Dokümantasyonu
